9 个分析视角的 SPC 看板让你一次看透

车间每天测出来的数据一大堆，质检员往 Excel 或者 MES 系统里一导，数字就死在那了。

• 生产线上工艺有没有偏移？
• 相邻批次之间波动大不大？
• 设备现在的过程能力到底能不能撑住客户的公差要求？

谁也说不准。

等后面发现批量不良或者收到客户投诉的时候，往往已经过去好几天了，只能加班加点到处救火。

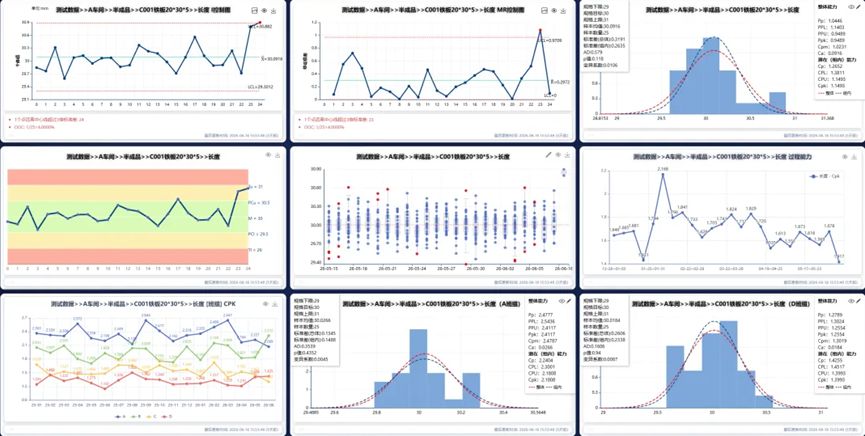

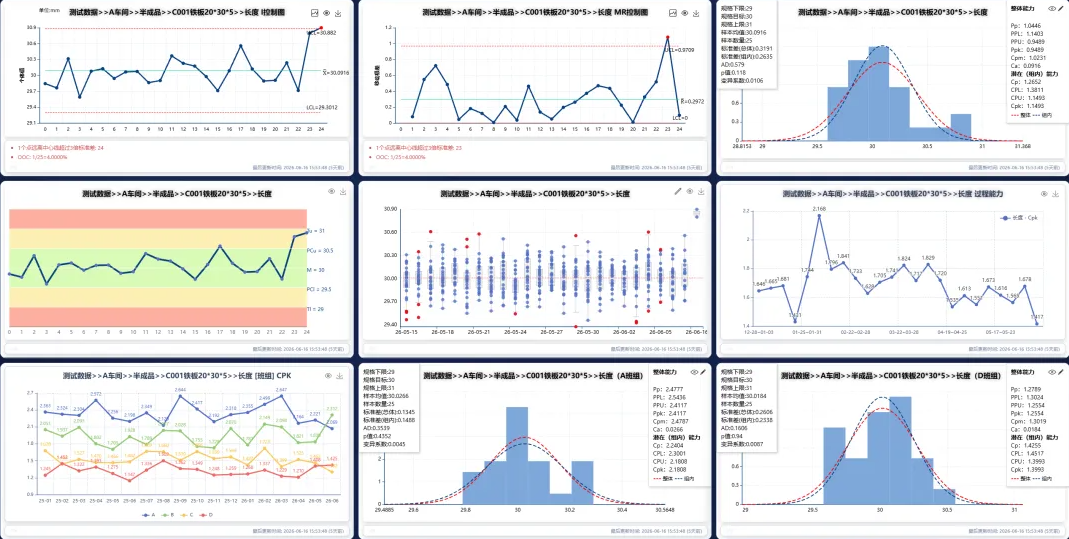

为了解决这个问题，这个SPC多维度的综合大屏监控看板，能针对同一个高要求的检测项目，在同一个屏幕上同时切出九个互补的视角。

只要有新数据进来，这九张图表就会同时自动刷新。不管是看当下的异常、找隐藏的变异，还是做跨班组的质量考评，在这一个SPC大屏里全都能看明白。

特别说明：

在实际生产中，我们通常只有在遇到特别重要、需要重点攻关的核心检测项目时，才会为单个项目配置如此全面的九图联动分析。

本文展示的九图联动，主要是为了向大家呈现SPC图表丰富度。具体如何使用，企业完全可以根据自身的精益管理需求，像拼积木一样自由组合搭配。

同一个检测项目，九张图是怎么把波动“扒干净”的？

我们可以把这九张图看成是一个全方位的质量监控网络，它们各自盯着不同的风险点：

1. 实时波动的抓手：I 控制图 与 MR 控制图

• 图1（I 图 - 单值控制图）：负责盯死每一个测出来的单点数据。它严格跟着行业内标准的判异规则走，哪个点高了、低了，或者出现了连续上升或下降的苗头，控制线会当场给出反馈。
• 图2（MR 图 - 移动极差控制图）：很多时候单点虽然没超标，但工艺其实已经开始不稳了。MR 图计算的是相邻两个点之间的差值，专门用来抓那些忽大忽小的隐蔽波动，在批量不良冒头之前提前预警。

2. 过程能力的直观呈现：直方图 与 彩虹图

• 图3（能力分析直方图）：系统会自动抓取全部数据，现场直接算出 Cpk 和 Ppk 水平。不用等到月底去拉报表，管理人员一抬头就能看到当前工艺在公差范围内的分布状态。
• 图4（过程彩虹图）：考虑到车间一线的操作工可能不懂太复杂的统计学，彩虹图直接用红、黄、绿三色把数据区间区分开。落在绿色安全区还是红色危险区，谁都能一眼看懂，让现场的质量自检能真正落地。

3. 突破行业痛点：按周汇总的箱线图

• 图5（按周汇总箱线图）：做 SPC 的人都知道，纯单值类型的数据因为没有天然的分组，在常规软件里是做不出箱线图的。
  为了解决这个痛点，系统支持把单值数据按照设定的时间维度（比如按周、按天）进行汇总分组。通过这个箱线图，你可以非常直观地看到每周（月、周、天、小时等）数据的集中趋势、离散程度，甚至能一眼揪出那些极端的异常孤点。

4. 时间轴上的精细化追踪：按周汇总的 Cpk 折线图

• 图6（周 CPK 折线图）：质量好不好，不仅要看今天，更要看长期的趋势。这幅图把每周的过程能力指标连成了一条线。工艺是在逐渐优化稳定，还是在慢慢下滑，看这条折线的走向就一清二楚。
  并且可以是PPK、CA、均值、标准差等等的折线图。

5. 管理层考核的硬数据：多班组月 Cpk 对比与精细化透视

• 图7（四班组月 Cpk 对比折线图）：这是现场管理的一个利器。它把 A、B、C、D 四个班组在当月的 CPk 走势放在一起同台对比。哪个班组控得稳，哪个班组波动大，用硬数据说话，免去了扯皮。
• 图8 & 图9（班组 A 与 班组 B 的能力分析图）：光看对比还不够，大屏还能直接把表现有差异的班组（比如班组 A 和班组 B）的独立能力分析图单独切出来，帮工艺工程师去排查到底是哪一个班组的工艺参数需要做专项优化。

技术底层是怎么支撑这种多图联动的？

车间大屏能做到这么丰富且丝滑的体验，背后是纯 Web 的 B/S架构和开放的数据接口在做支撑：

• 自动化数据采集：大屏不需要手动去刷新页面。无论是质检员录入、Excel 批量导入，还是通过标准的接口或协议直接对接自动化检测设备，只要底层数据库有新数据写入，大屏的九张图就会在后台同步完成统计计算并刷新，没有任何滞后。
• 全场景的多终端查看：因为每一个大屏看板在系统里都是一个独立的网页链接，所以它的应用非常灵活。你不仅可以把它挂在车间走廊的电视大屏上，生产线长、工艺工程师也可以直接用手机或平板打开，出差在外同样能实时盯着现场的质量命脉。
• 私有化部署与无限制应用：市面上很多传统 SPC 软件是按照检测点数量或者客户端数量来买授权的，点数一多，每年的开销非常大。而斌果 SPC 走的是服务器私有化部署模式，一次授权之后，在企业内部是不限制用户数、不限制检测项目、也不限制看板大屏数量的。
• 异常告警的闭环：当控制图触发判异规则或者 Cpk 跌破警戒线时，系统可以通过主流通讯软件或邮件实时把具体的异常点信息推送给对应责任人。同时，系统还接入了大模型智能解读能力，能够针对当前图表的数据异常自动生成一份初步的改进建议，帮现场人员缩短排查问题的时间。

质量管理的核心在于“预防”，而预防的前提是能看清波动的真相。正如前文所说，斌果 SPC 提供了极其丰富的标准图表库，但在具体实施工艺监控时，做几个图、怎么看图，完全取决于您的自身需求和产品关键度。我们把工具箱准备得足够大，就是为了让您在需要攻坚关键质量瓶颈时，随时能有最锋利的武器。
