重塑SPC分析：基线与震荡分离诊断

在车间，控制图上的数据上下翻飞，“这到底是刀具磨损了，还是夹具松动了？”传统的 SPC 只能告诉你“出问题了”，却无法指出“去修哪里”。而斌果SPC的基线与震荡分离诊断技术，像“CT 扫描”一样，精准破解复杂工艺波动的真凶。

一、 车间痛点：被混淆的“趋势”与“震荡”

在SPC分析中，我们经常能在现场看到这样一幕：

SPC控制图突然连续报警，数据呈现出剧烈的锯齿状波动，并且整体均值似乎还在向上偏移。

面对这种混杂的异常，传统的八大判异规则往往会失效或给出模棱两可的警报。现场操作工为了稳住尺寸，往往会基于相邻两三个点的高低，频繁去修正机台参数。但往往是把系统的固有波动当成特殊异常去干预，结果不仅没有减小变差，反而把原本受控的工艺搅得一塌糊涂。

究其原因，是因为传统 SPC 缺乏一种“解耦”能力。在复杂的物理世界中，一条杂乱的SPC控制图曲线，可能是由两股或多股完全不同的力量纠缠而成的：

• 基线漂移：宏观的、缓慢的单向变化（如：刀具/砂轮的持续磨损、车间昼夜温差带来的热变形、切削液浓度衰减）。
• 高频震荡：微观的、短周期的往复循环（如：多模腔模具的特定型腔差异、多工位转盘的夹具偏心、旋转轴承的异常震动）。

如果不能把这两种力量分开，根因分析就无从谈起。

二、 破局技术：什么是“基线与震荡分离”？

为了解决这一行业痛点，斌果SPC引入了基线与震荡分离技术。这项技术跨界融合了回归分析与信号处理领域的快速傅里叶变换（FFT），为工业数据做了一次深度的“数字 CT 扫描”。

它的核心逻辑分为完美衔接的两步：

第一步：线性趋势，分析宏观漂移

算法首先会提取整个抽样窗口内数据的主干趋势线。它就像一把锋利的剃刀，将缓慢爬坡的“趋势基线”从杂乱的数据中完整地剥离出来。

业务价值： 即使数据抖得再厉害，只要基线是平的，系统就能告诉工程师：“工艺中心没有跑，千万别动刀补参数！”反之，系统会精准测算出总漂移量，提前触发刀具寿命预警。

第二步：波形解构，捕捉微观震荡

剥离掉宏观趋势后，剩下的就是纯粹的“波动残差”。此时，系统动用傅里叶变换，将这些残差拆解为一个个具有明确物理周期的正弦波。

业务价值： 它不再仅仅报告“过程失控”，而是直接翻译成工程指令。例如：“检出周期 T=4 的强震荡”。这直接指向了机台上的 4 个旋转工位或一出四的模具，排查范围瞬间缩小 90%。

三、 实战案例：算法视角的“降维打击”

让我们看看这项技术在实际生产中是如何转化为生产力的：

场景 A：隐蔽的刀具磨损（单一长程漂移）

• 传统表现： 数据点缓慢上升，但偶尔几个低点让人误以为工艺还在控制中，直到突然产生批量超差废品。
• 分离技术诊断： 算法过滤掉高频的测量噪音，精准提取出斜率大于阈值的基线。
• 系统自动输出报告：发现系统性长程漂移（总偏差 0.05mm）。请重点排查刀具持续磨损，建议择机介入刀具补偿。

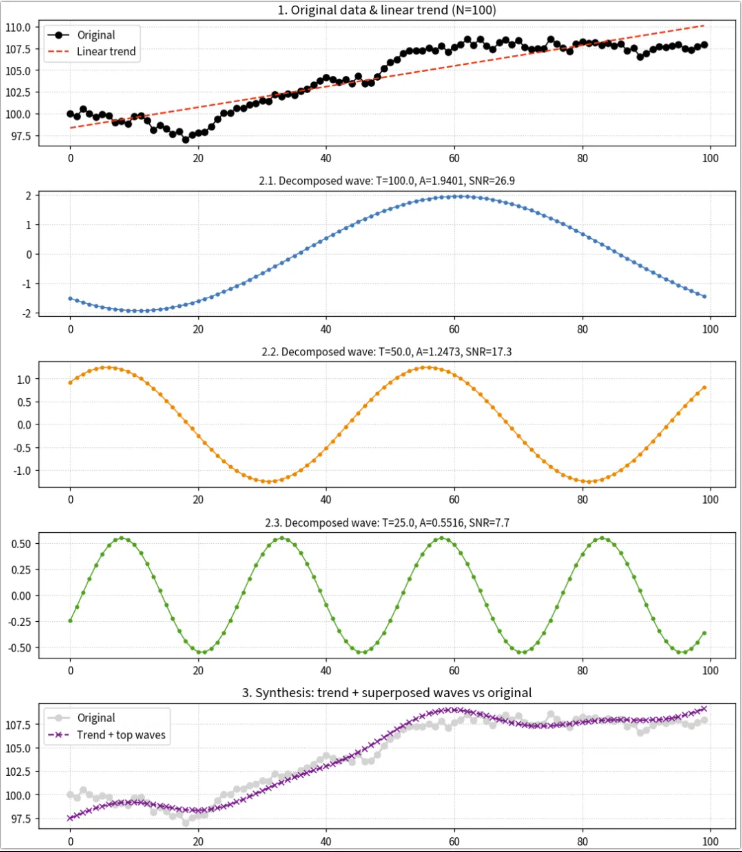

结论 复合异常：显著漂移且伴随强周期震荡

现象 总线性漂移约 11.8883，主导周期约 100.0 个索引单位。

建议措施 优先排查宏观漂移源（刀具/环境）；同时排查与主导周期相关的机械或测量因素。

场景 B：多工位设备的一致性破坏（单一高频震荡）

• 传统表现：数据呈现剧烈的上下交替跳动，均值完美，但极差（R）极大。现场容易误判为“材料不均匀”。
• 分离技术诊断：去除趋势性后，FFT 在频域图上抓取到了信噪比（SNR）极高的主频波段，周期锁定为 2.0。
• 系统自动输出报告：发现异常的高频剧烈跳动（周期 T=2.0）。请立刻停止调机！优先排查：双主轴/双模腔交替生产的固有物理差异，或测量量具的电磁干扰。

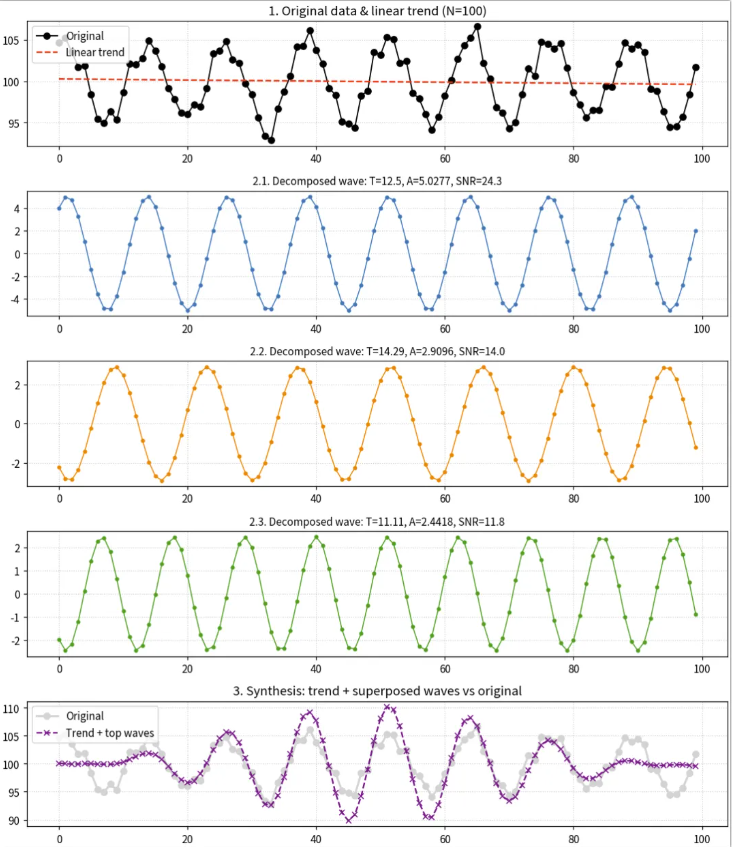

结论 规律性周期震荡

现象 主导周期约 12.5 个索引单位，能量相对底噪显著。

建议措施 核查与周期数字相关的工位、夹具、旋转件或物料批次节奏。

场景 C：极其恶劣的复合异常（漂移 + 震荡 同时发生）

• 传统表现：控制图完全混乱，现场工程师束手无策。
• 分离技术诊断：算法展现了真正的威力，成功剥离出向上的趋势线，并在残差中找到了周期为 8 的主波。
• 系统自动输出报告：复合异常：工艺中心缓慢爬升，且伴随强震荡！请兵分两路：1. 查刀片磨损；2. 查 8 工位转盘的第 N 号夹具是否松动。

结论 复合异常：显著漂移且伴随强周期震荡

现象 总线性漂移约 7.0045，主导周期约 12.5 个索引单位。

建议措施 优先排查宏观漂移源（刀具/环境）；同时排查与主导周期相关的机械或测量因素。

四、 从“数据展示”迈向“AI 根因智诊”

在工业 4.0 和智能制造的浪潮下，企业需要的不再是一个只能画出 SPC控制图的绘图工具，而是一个能听懂机器语言的“智能质量专家”。

基线与震荡分离技术的应用，标志着 斌果SPC 软件正式跨越了“知其然”的阶段，迈入了“知其所以然”的新阶段。通过严谨的数学解耦，真正实现了降本增效、减少废品、杜绝盲目调机的质量管理终极目标。
